一、設備名稱：數字超聲波探傷儀
二、設備型號：YHY501
三、性能特點：
YHY501數字超聲波探傷儀能夠快速便捷、無損傷、精確地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工、航空航天、鐵路交通、汽車、機械等領域。它是無損檢測行業的必備儀器。
1.產品特點
● 按鍵簡潔，操作簡單；
● 鋰電池供電，可連續工作15小時；
● 三防外殼：防水防塵防油，抗干擾能力好；
● 大屏幕高亮顯示，可以滿足在陽光下、涵洞中探傷的要求。
● 高精度定量、定位，滿足了較近和較遠距離探傷的要求；
● 近場盲區小，滿足了小管徑、薄壁管探傷的要求；
● 自動校準：一鍵式自動校準，操作非常便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自由切換三種標尺（深度d、水平p、距離s）；
● 自動增益、回波包絡、峰值記憶功能提高了探傷效率；
● 可存儲980幅A掃圖像；
● 四種（I、V、U、X型）焊縫類型圖示功能，直觀快速判斷反射位置；
● 自動計算缺陷當量φ值；
● φ值計算：直探頭鍛件探傷，找準缺陷較高波自動換算孔徑ф值,大平底自動計算；
● 高采樣率，低噪聲；
● 兩種探頭方式：?jiǎn)尉А㈦p晶；
● 回波抑制功能并有警示燈提示。
● 16個獨立探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
● 26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
● 高性能安全環保鋰電池供電，可連續工作8小時�！�
2.重要輔助功能
● 中英文菜單；
● 閘門聲光報警；
● 自動增益功能提高探傷效率；
● 斜探頭角度和K值兩種輸入方式；
● 峰值記憶和回波包絡快速確定較高回波；
● USB接口連接PC端進行數據傳輸，自動生成探傷報告。
四、主要技術參數：
屏幕顯示 彩色
測量范圍 5～6000
垂直線性誤差 ≤4%
動態范圍 ≥30dB
水平線性誤差 ≤0.4%
探傷靈敏度余量 ≥55dB
通道 15組
存儲 980副A掃
DAC/AVG曲線 有
TCG曲線 無
B掃描 無
PC通訊 有
探傷錄像 無
脈沖/發射強度 不可調
中文提示 有
兩孔測試法 無
焊縫圖示 有
三防功能 無
外觀尺寸 265×160×53mm（主機）
重量 1150g

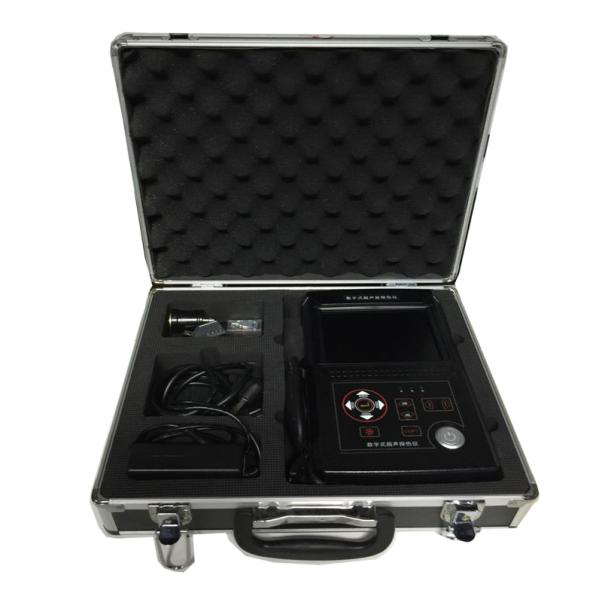

五、標準配置：
1、 主機 1臺
2、 直探頭 1個
3、 斜探頭 1個
4、 電源適配器 1個
5、 BNC電纜 1根
6、 PC通訊軟件 1個
7、 使用說明書 1本
8、 合格證、裝箱卡、保修卡 1套
六、可選配件：
1、探頭
2、標準試塊
3、PC電腦
|
