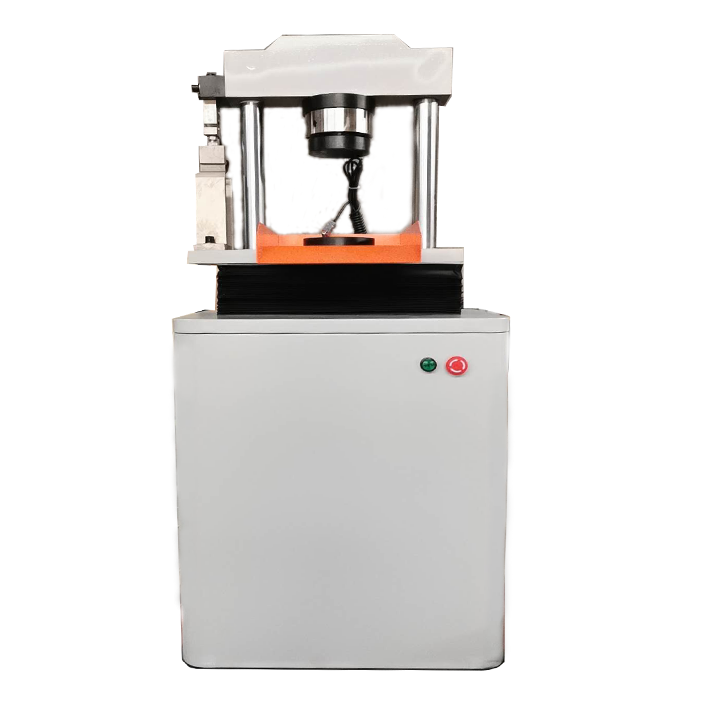

本試驗機按GB/T17671-1999《水泥膠砂強度檢驗方法》、《GB10238-2005油井水泥》試驗要求制作，采用微機控制 ，通過計算機實現了試驗數據、試驗曲線的屏幕顯示、磁盤存儲、數據庫管理等功能。產品具有精度高、性能優越、可靠性高、操作方便等特點。本機完全符合《GB10238-2005油井水泥》、GB/T17671-1999《水泥膠砂強度檢驗方法》對水泥的抗壓、抗折試驗要求。 可為您提供準確的試驗結果。
一、性能特點
本試驗機是一種在重視基本性能基礎上，研制的新型精密全自動水泥壓折試驗機，主要適用于GB/T17671-1999《水泥膠砂強度檢驗方法》、《GB10238-2005油井水泥》對水泥的抗壓、抗折試驗要求。
1.具有優良操作性能的主機
a) 試驗機采用步進電機，伺服調速系統，控制高精度、高頻響步進電機，驅動精密低噪音減速機，帶動精密滾珠絲杠副進行試驗，可實現試驗速度的大范圍調節(0.01—50mm/min），試驗過程平穩、高效。
b) 全機械結構，從伺服電機到伺服減速機，采用全密封結構，使用期間不需要對潤滑油更換，不存在壓力油泄漏和比例閥堵塞；
c) 主機設計按照人機工程標準，使操作簡便、方便快捷。
2.測量控制高精度，智能化
a) 充分發揮了微機的優勢，減少了電控系統硬件，所有的電器部分集成為兩個模塊，使產品可靠性大大提高；
b) 超過試驗力較大值的一定范圍（過載該檔位的2-5%）、或活塞碰到限位時，可即刻停機；
c) 各測量數據均可永久保存，以便以后觀察；
d) 試驗力測量控制集中于微機的試驗界面上，直觀、醒目，便于操作。
二、主要技術規格
|
序 號
|
項 目 名 稱
|
技 術 規 格
|
備 注
|
|
1
|
較大抗壓試驗力
|
300kN
|
|
|
|
較大抗折試驗力
|
10kN
|
|
|
2
|
試驗機精度等級
|
±1%
|
1級
|
|
3
|
抗壓試驗力測量范圍
|
3 - 300kN
|
|
|
|
抗折試驗力測量范圍
|
100 - 10kN
|
|
|
4
|
較小顯示力值
|
0.01 kN
|
|
|
6
|
試驗速度控制范圍
|
0.01-50mm/min
|
|
|
7
|
抗壓試驗空間（高）
|
0-260mm
|
|
|
|
抗折試驗空間（高）
|
0-100mm
|
|
|
8
|
絲杠行程
|
120mm
|
|
|
9
|
電 源
|
AC 220V±10% 50Hz
|
|
|
10
|
功 率
|
1Kw
|
|
|
11
|
外型尺寸
|
630x400x1530mm
|
|
|
12
|
重 量
|
400kg
|
|
三、試驗機的工作條件
該試驗機作為一種精密的測試設備，其安裝、調整及工作環境都有一定的要求，為保證測試結果的準確性和正常工作，對試驗機的安裝環境有下列要求。
l 在室溫10～35℃范圍內，相對濕度不大于80%；
l 在穩固的基礎或工作臺上正確安裝，水平度為不大于2/1000；
l 在無震動的環境中；
l 在周圍無腐蝕性介質，無電磁場干擾的清潔環境中；
l 電源電壓的波動范圍不應超過額定電壓的±10%(220V)。
|
