電子萬能試驗機的夾具是力學實驗室很關注的一個配件，目前國內大多數試驗機廠家采用楔型夾具，楔形夾具具有夾持方便、技術成熟等特點，被廣泛采用，楔形夾具為被動式的夾具，它的夾緊效果與試驗力、夾塊的狀態有關，當試驗力越大，它夾緊的力也就越大，試驗力突然消失時(即試樣斷裂)，夾緊力也就突然消失，此時在原有力慣性作用下，鉗口會自動松開。
楔型夾具分為手動夾持、氣動夾持以及液壓夾持三種，其氣動、液壓是從下將楔型鉗口向上推到夾緊試樣位置，試驗開始后試樣的夾緊力會呈越拉越緊狀態，楔形液壓夾緊會將原手動夾持的那個力變成了液壓夾緊，在操作過程中使試驗員相對輕松。

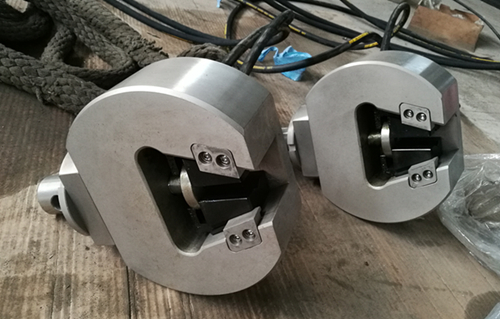

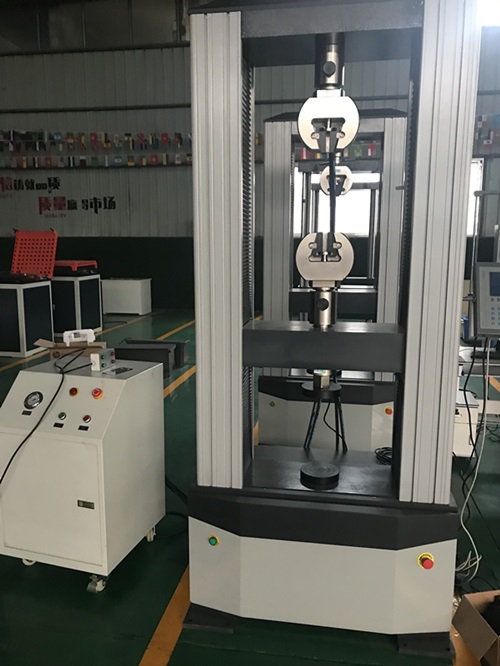

電子萬能試驗機液壓夾緊夾具必須配備一套獨立的液壓系統，在用功過程中使液壓缸體向上運動使試樣夾緊，在整個試驗過程中，試樣呈俞拉俞緊狀態，液壓夾緊泵站系統采用高壓型泵站，系統采用高精度同步閥，夾緊力大小可調，可減小對試樣造成的傷害，夾持過程由手控盒控制，方便可靠。
由于液壓夾緊輔具在技術水平及加工工藝方面要求較高，其成本相對較高，液壓夾具一般應用于動態疲勞試驗機居多，采購商一般大專院校及國家質檢或研發機構采用較多，整個試驗過程中運行平穩。建議預算允許情況下選擇此夾具。
|
