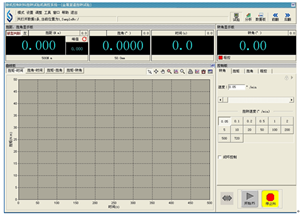

微機控制電子式扭轉試驗機主窗口是程序的控制中心，它負責管理各個功能窗口，并顯示試樣的基本信息和試驗控制狀態信息，用戶試驗時面對的就是這個窗口。
1. 【模式】菜單：負責系統管理工作，如系統模式的切換。
1) 試驗?zāi)Ｊ剑杭丛囼?yàn)控制模式，顯示扭矩、扭角和轉角測量值，啟動和停止試驗，記錄試驗曲線等等。
2) 分析模式：分析試驗結果。
2. 【設置】菜單： 分為“選擇扭矩傳感器”、“選擇扭轉計”、“系統參數”、“分析參數
3. 【調整】菜單：調整系統調試參數，一般在調試機器時使用，操作人員禁止使用，有權限密碼保護。
4. 校準窗口：TEST系統可以通過軟件數字精確調整扭矩采樣顯示值，在試驗停止?fàn)顟B(tài)下，選擇[調整]->[ 扭矩傳感器校準]菜單，將調出校準窗口。
校準：
設置快左、左旋、微左速度和快右、右旋和微右速度；
選擇左或右校準，試扭矩清零，轉角清零；
在校準值文本框中輸入校準值，一般取較大量程的50%；
放好測力環，控制試驗力上升，接近校準時可以選擇微動，當測力環達到校準值后，按下“校準”按鈕，顯示值將自動調整到校準值。
修正：
如果試驗機傳感器線性不好，那么需要進行修正；
設定修正級數，點擊編輯按鈕，設定需要修正的標準力值，較多20級，默認修正系數為1.0，點擊完成按鈕；
選中修正列表中的第一行，放好測力環，控制試驗力緩慢的接近第一級的標準值，當測力環達到標準值后，按下“修正”按鈕，顯示值將自動調整到標準值；
切換到第二行，繼續控制試驗力緩慢的接近第二級的標準值，當測力環達到標準值后，按下“修正”按鈕，以此類推，直到所有級別修正完成。
5. 【工具】菜單：
1) [壓縮數據庫]：略
2) [數據庫導入導出]：略
6. 【窗口】菜單：選擇”鎖定”后，“顯示板”、“曲線板”、“控制板”作為一個整體進行移動。選擇“浮動”時，上述各窗口可以分別移動。
7. 【幫助】菜單：提供系統操作的幫助信息和系統的相關信息。
8. 【退出】菜單：退出LHZ TESTING SOFT控制程序。
② 系統狀態欄：顯示試驗過程中試樣和控制的相關信息，請用戶隨時留意狀態欄中的提示信息，以避免盲目操作。
③ 系統工具欄：作用和系統菜單一樣，但更便于用戶選擇；
1. [試驗]：切換到試驗?zāi)Ｊ健?/P>
2. [分析]：切換到分析模式。
3. [數據板]: 點擊可以彈出數據板窗口，具體參見“數據板”一節。
4. [前翻]：向前翻動數據記錄。
5. [后翻]：向后翻動數據記錄。
扭矩、扭角顯示板：扭矩、扭角的硬件調零、軟件清零和顯示，扭矩峰值顯示，扭矩、扭角檔位的選擇等。
轉角顯示板：轉角測量值的清零和顯示以及夾頭轉動方向的指示。
曲線板：試驗過程中，實時顯示扭矩-時間、扭角-時間、扭矩-扭角和扭矩-轉角曲線。自帶工具條，支持局部放大和縮小等。
控制板：度盤顯示扭矩，顯示加荷速度，啟動和停止試驗過程。
二、扭矩、扭角和時間顯示窗口
① 扭矩測量顯示值: 根據選擇的檔位自動規約；
② 扭矩測量峰值: 當試驗重新開始，峰值會自動清零；
③ 破型判斷按鈕：按下此按鈕，在試驗過程中，扭矩值如果滿足試樣破型的條件，試驗會自動結束。如果按鈕彈起，那么，即使試樣已經破壞，試驗也不會自動結束，用戶必須手動結束試驗。
④ 扭角測量顯示值: 根據選擇的檔位自動規約；
按鈕說明：
左旋和右旋方式的切換按鈕：“左”代表左旋方式，“右”代表右旋方式；
測量值清零按鈕
扭矩峰值清零按鈕
“摘扭轉計”按鈕有兩個用法，（1）試驗中使用了扭轉計：試驗中，當試樣扭角較小時，扭角測量采用的是扭轉計測量信號，當扭角較大時，為了避免損壞扭轉計而必須將扭轉計取下，在取下扭轉計之前，按下這個按鈕，系統將用轉角測量信號作為扭角值，保證測試曲線的完整性；（2）試驗中不使用扭轉計：如果用戶在試驗中不需要使用扭轉計，請在試驗開始之前，先將此按鈕按下，那么，試驗開始后，系統將直接將轉角信號作為扭角值，從而構成一個完整的扭矩-扭角曲線，便于數據分析。
|
