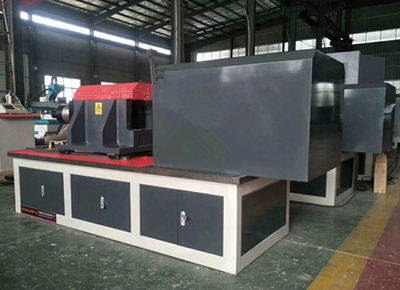

一、主要用途和技術參數
2000KN鋼結構高強螺栓扭矩試驗機參照NB/T31082-2016《風電機組塔架用高強度螺栓連接副》、GB/T3098.1-2010《緊固件機械性能螺栓、螺釘和螺柱》GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M33—M64)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。
二、2000KN鋼結構高強螺栓扭矩試驗機技術參數：
1、供電電壓： 控制系統220V AC；主機電機AC 380V
2、伺服電機功率：5.0KW，牽引電機250W
3、輸出轉速：約1r/min
4、軸力檢測范圍：100~2000kN
5、扭矩檢測范圍：500~30000Nm
6、螺栓規格：M33~M64
7、螺栓長度：130~500mm
8、試驗精度：軸力±1.0% 扭矩±1.0%
9、軸力、扭矩、時間等曲線顯示
11、設備總重量 約8100kg
三、2000KN鋼結構高強螺栓扭矩試驗機主要配置
1、試驗主機含2000kN軸力傳感器和30000NM扭矩傳感器
2、采用日本松下伺服電機及松下專用伺服控制器
3、控制部分采用品牌微機，專用高強螺栓試驗機測控軟件
4、聯想商用電腦及19寸液晶顯示器
5、激光打印機一臺
6、標準配置：高強螺栓內擋板、外擋板和防轉插板（M33、36、39、42、45、48、52、56、64）
2000KN鋼結構高強螺栓扭矩檢測儀當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據峰值，設備停留1秒鐘后自動反轉松開試樣，同時試驗機根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；配備扭剪型扳手后也可以對扭剪型螺栓的預緊力進行檢驗。2000KN鋼結構高強螺栓扭矩試驗機主要用于鋼結構和大型風電螺栓的檢測！
|
